在現代高壓輸配電系統中，戶外66kV變電站是連接區域電網與地方配網的關鍵節點。其一次設備，即直接參與電能傳輸、分配和控制的設備，構成了變電站的骨架和核心。一套典型且可靠的戶外66kV一次設備配置，對于保障電網的安全、穩定、高效運行至關重要。本文將圍繞由祝捷電氣制造的典型設備組合——六氟化硫斷路器、電流互感器、電容式電壓互感器及電流互感器，對其功能、參數與應用進行專業解析。

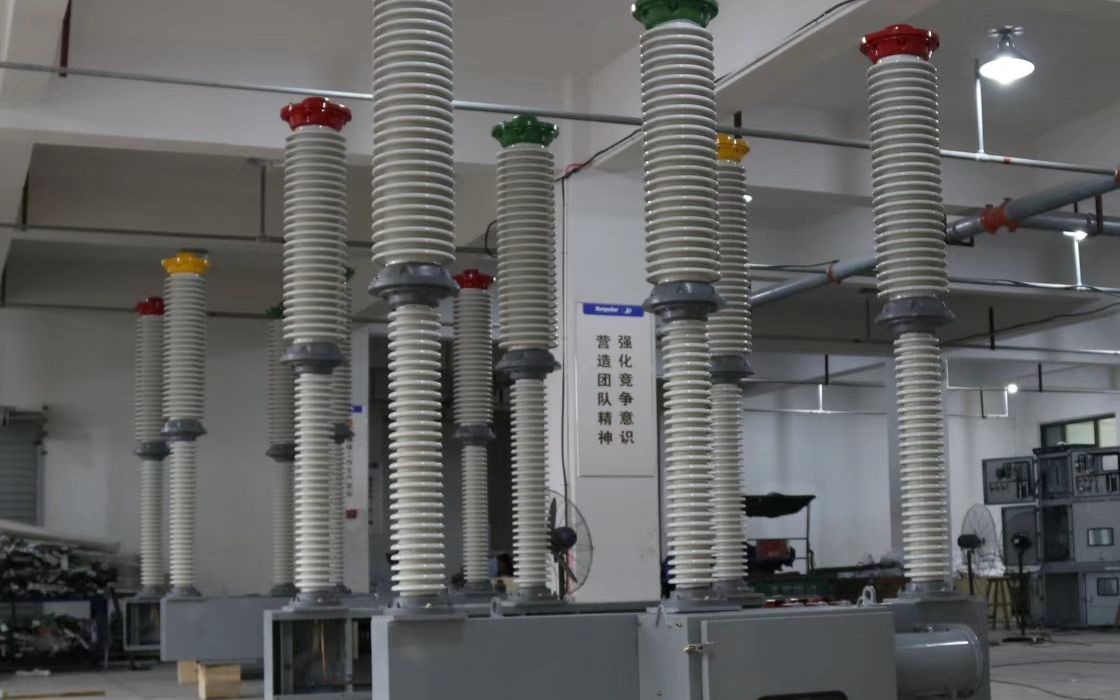

一、核心開斷設備：LW-66/1250-31.5 型戶外高壓六氟化硫斷路器
LW-66/1250-31.5 是本次配置中的核心控制和保護設備。其型號含義清晰表明了其性能定位：
- LW：通常代表“戶外六氟化硫斷路器”。
- 66：額定電壓為66kV，適用于我國部分地區的特定電壓等級電網。
- 1250：額定電流為1250A，表示其在長期正常運行條件下能夠承載的最大電流值。
- 31.5：額定短路開斷電流為31.5kA，這是衡量斷路器開斷能力的最關鍵參數，意味著它能夠可靠地切斷高達31.5千安培的短路故障電流。
該斷路器以六氟化硫（SF6）氣體作為滅弧和絕緣介質。SF6氣體具有優異的絕緣性能和極強的滅弧能力，使得斷路器結構緊湊、開斷容量大、使用壽命長，且維護周期遠長于傳統的油斷路器。在變電站中，它承擔著在正常和故障情況下接通、承載和開斷回路電流的重任，是電力系統安全的第一道防線。
二、測量與保護的關鍵傳感器：JDCF-66W1 型電壓互感器與 LB6-66/150/5 型電流互感器
一次側的高電壓、大電流無法直接接入測量?jī)x表和保護裝置，必須通過互感器進行變換。
- JDCF-66W1 型電壓互感器（PT）：
- 此型號通常指電容式電壓互感器（CVT）。它利用電容分壓原理將一次側66kV的高電壓轉換為標準的二次低電壓（如100V或100/√3 V）。
- “W1”可能代表特定的結構設計或適用環境（如防污穢等級）。CVT除了提供測量和保護用電壓信號外，其耦合電容器部分還可兼作電力線載波通信的耦合設備，實現一機多用，在66kV及以上系統中應用廣泛。
- 它為電能計量、電壓監測、以及方向保護、距離保護等繼電保護裝置提供精確的電壓源。
- LB6-66/150/5 型電流互感器（CT）：
- LB6：通常代表“戶外電流互感器”，設計用于66kV等級。
- 66：額定電壓66kV。
- 150/5：變比參數。一次額定電流為150A，二次額定輸出電流為標準的5A。這意味著當一次側流過150A電流時，二次側輸出精確的5A電流供測量和保護回路使用。用戶可根據線路實際負荷選擇不同變比的CT。
- 它的核心作用是將一次側的大電流按比例縮小，為電流表、電度表、以及過流、差動等各類繼電保護裝置提供隔離且安全的電流信號。
三、特殊用途設備：TYD-66/0.01H 型電容式電壓互感器
TYD-66/0.01H 同樣是一款電容式電壓互感器。其型號中的 “0.01H” 尤為關鍵，這通常表示該設備內部包含一個中間變壓器（或電磁單元），其二次側具有一個開口三角繞組，用于抽取零序電壓。在66kV中性點非有效接地系統（如經消弧線圈接地）中，該繞組專門用于電網絕緣監視和接地故障保護。當系統發生單相接地時，開口三角端會產生零序電壓，驅動報警裝置或保護動作。因此，TYD-66/0.01H 更側重于系統保護功能，可能與JDCF-66W1在站內配合使用，前者用于測量和保護，后者專用于接地監測。
四、制造商：祝捷電氣的角色
祝捷電氣 作為這些設備的制造商，承擔著研發、設計、生產、測試和服務的重要責任。一家優秀的電氣設備制造商，不僅需要確保每一臺設備都符合國家標準（GB）和電力行業規范，還要保證其可靠性、耐用性和環境適應性（如戶外設備的防雨、防塵、防腐蝕能力）。從提供的設備型號來看，祝捷電氣的產品線覆蓋了66kV戶外變電站一次設備的主要品類，能夠?yàn)樽冸娬窘ㄔO(shè)提供完整的設備解決方案或關鍵組件。
###
LW-66/1250-31.5（斷路器）、JDCF-66W1（電壓測量）、TYD-66/0.01H（接地監測）和LB6-66/150/5（電流測量）這一設備組合，構成了一個功能完備的66kV戶外變電站一次設備基礎單元。它們分別承擔著開斷控制、電壓變換與測量、系統絕緣監視、電流變換與測量四大核心功能，協同工作，共同保障電力從進站到分配各個環節的順暢與安全。選擇像祝捷電氣這樣能夠提供全套匹配設備的制造商，有利于確保設備間的兼容性與系統整體的可靠性，對于電力工程的設計、施工和長期運維都具有重要意義。
